Cintas Eléctricas Especializadas
Las Cintas Eléctricas de Goma. Protección y aislamento hasta 69kV.
-
Todos los electricistas trabajan en condiciones extremas inimaginables por lo que requieren su máxima concentración, conocimiento y gran habilidad. Una de esas condiciones es trabajar con aplicaciones en media y alta tensión. Las cintas eléctricas de eltileno, propileno y caucho de silicona tienen la calificación dieléctrica más alta de las cintas fabricadas por 3M, son confiables e indispensables en las cajas de herramientas de instaladores de media y alta tensión. Con la envoltura adecuada, sus propiedades autofusionables eliminan vacíos en áreas que pueden causar fallas catastróficas.
Pero, eso no lo es todo, los electricistas profesionales saben que las cintas de caucho (goma) ofrecen más que un aislamiento de alto voltaje, támbien son muy útiles en aplicaciones de bajo voltaje. Aquí te damos más información acerca de sus aplicaciones:
-
Control de Humedad
Una cinta autofusionable ayuda a hacer un sello hermético al aire y al agua. Las cintas de caucho o goma repelen la humedad y son una excelente solución para aplicaciones en exteriores o en bocas de acceso donde el agua puede filtrarse ocasionalmente. En las plantas de producción y en las instalaciones de fabricación donde hay vapor, humedad elevada y agua que gotea, las cintas de hule autofusionable proporcionan la protección necesaria contra la humedad.
En un entorno hostil, que este sujeto a una exposición química y a fluidos corrosivos, envolver con una cinta de vinil, ayuda a prevenir la corrosión del cobre. Conoce más acerca de recomendaciones para entornos y condiciones extremas, dando clic aquí.
-
Rendimiento de alta temperatura y diseñado para combatir el calor
Las cintas de goma (caucho) de 3M tienen un alto desempeño en temperaturas que van desde los 80°C hasta 105°C. Algunas cintas como la Cinta Scotch® 130C de Goma sin Liner para Empalmes y la Cinta Scotch® 23 de Goma para Empalmes pueden soportar temperaturas de sobrecarga de hasta 130°C. Debido a este atributo de alto calor; hay muchos entornos industriales donde es común usar cinta de goma (caucho) en aplicaciones de bajo voltaje para sellar, rellenar y aislar la humedad como: líneas de producción con altos hornos, acereras o cerca de respiraderos de calor, máquinas y motores que se calientan.
La Cinta Eléctrica Scotch® 70 de Silicón Autofusionable ofrece un perfil muy ligero y delgado para el sellado y aislamiento (típicamente de 5 a 35kV), resistencia a los rayos UV, protección de huellas y arcos en aplicaciones muy calientes hasta 180°C.
Tipos de Cintas Eléctricas de Hule para Aislamiento y Empalmes
-

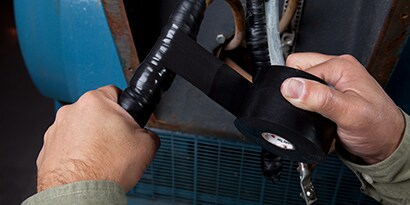

Cintas de Aislamiento Primario - de 600 V hasta 69kVPara aplicaciones de terminación, empalme y barras colectoras te recomendamos las cintas profesionales de caucho de etileno y propileno para media y alta tensión ofrecen las más altas calificaciones de desempeño con un excelente estiramiento.
- Espesor: 30 mils
- Temperatura de operación máxima 130°C
- Elongación: 700 a 1000%
- Autofusionable
- Con o sin separador de encintado (Linered o Linerless)
- Aislamiento primario hasta 69kV
Cinta Scotch® 130C de Hule sin Liner para Empalmes
Cinta Scotch® 23 de Hule para Empalmes
-

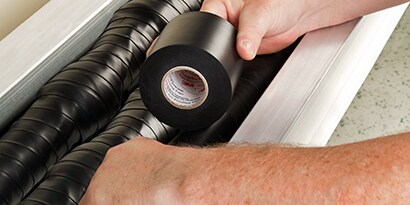

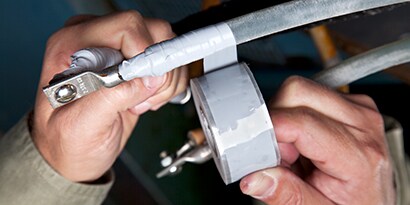

Cintas de Hule (Caucho de Silicona) AutofusionablesLas cintas autofusionables con un delgado perfil y alta temperatura de operación, se usan en aplicaciones de media tensión y en aquellas con restricciones de peso críticas. Excelente resistencia al ozono y arco eléctrico.
- Espesor: 12 mils
- Temperatura de operación máxima 180°C
- Elongación: 300 a 450%
- Autofusionable
- Ligero
- Aislamiento primario hasta 35kV
- Fácil remoción
-
Reparación de Recubrimiento de Cables y Cinta de MineríaSoporte extra resistente hecho de caucho autofusionable. Su uso principal es para revestir cables en entornos difíciles como sitios de construcción, acereras, plantas petroquímicas y de manufactura industrial. Indispensable para reparaciones en sitio.
- Espesor: 60 mils.
- Temperatura de operación máxima 105°C
- Elongación: 500%
- Resistente al aceite y a los rayos UV
- Retardante al fuego
- Autofisionable, resistente a la abrasión.
- Aprobada por la MSHA y CSM
Cinta Scotch® 31 de Minería
-

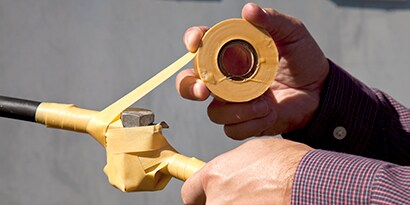

Cintas de Algodón de Barniz AislanteLa primera cinta eléctrica fabricada por 3M con tejido de algodón endurecido con barniz aislante eléctrico. Crea una cubierta fuerte y aislante cuando se envuelve alrededor de un cable, empalme o barra de bus.
- Espesor: 7-8 mils.
- Temperatura de operación máxima 105°C
- Ancho: 0.75 - 2 pulgadas
- Con recubrimiento de aceite
- Excelente resistencia dieléctrica
Cinta Scotch® 2510 de Barniz con Esmalte
Cinta Scotch® 2520 de Barniz con Esmalte
En aplicaciones que involucran corrientes de media a alta tensión; productos de apantallamiento eléctrico y puesta a tierra. 3M te ofrece una variedad de soluciones que son compatibles con materiales de terminación y empalme de alto voltaje.
-
Protección de ArcoLa cinta de elastómero intumescente protege el cable de fallas de arco eléctrico si se producen en cables adyacentes a menos de 20" de distancia. Cinta elastómera formulada para generar una delgada capa carbonizada cuando está expuesta a altas temperaturas. Utilizada como revestimiento en aplicaciones de alta tensión, incluyendo aérea y subterránea.
- Espesor: 30 mils.
- Ancho: 1.5 - 3 pulgadas
- Elongación: 90 -150%
- Encintado de media vuelta proporciona una protección adecuada en la mayoría de las circunstancias
- Altamente adaptable
Scotch® 77 Retardante al Fuego y Resistencia al Arco Eléctrico
-

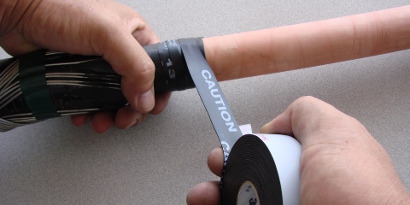

Semiconducción Eléctrica
Una cinta de hule (caucho de etileno propileno) proporciona protección continua en el interior de cables de múltiples capas cubiertas. Conduce la electricidad; y nunca se debe utilizar como la capa de cubierta exterior en una configuración de empalme de cinta. Debe envolverse con cinta de vinil o goma no conductora.
- Espesor: 30 mils.
- Temperatura de operación de hasta 90°C
- Elongación: 800%
- Resistente a los rayos UV
- Resistente a la humedad
- Adecuado para proporcionar conexiones atornilladas en barras de bus aisladas
Cinta Scotch® 13 Semi-Conductora
-
Sellar, Rellenar y Moldear. Una masilla es la solución.
Muchos electricistas no conocen que la cinta eléctrica pegajosa que usan para resistir la humedad es una masilla. Este material está especialmente diseñado y formulado para uso como aislante dieléctrico. Las masillas de 3M son compatibles con aislamiento de cables de caucho termoplástico. Cuando trabajes con componentes de formas irregulares o necesites colocar un poco de aislamiento de díficil acceso, la masilla es ¡el producto a utilizar!
-
Control de Humedad
Además del aislamiento eléctrico de bajo voltaje, la cinta de masilla ofrece la mejor resistencia a la humedad de cualquier cinta eléctrica fabricada por 3M. Crean una barrera alrededor de empalmes y terminaciones, de modo que son resistentes a los contaminantes y partículas que pueden corroer el cable y las conexiones. Las cintas de masilla a menudo se usan en aplicaciones al aire libre porque la goma se "repara automáticamente", lo que significa que cuando se perfora, el material fluirá para llenar el vacío. Recomendamos su uso en entornos industriales donde comúnmente hay vapor y aerosoles, y ambientes exteriores donde las conexiones necesitan resistir ambientes húmedos recubriendo con la Cinta Eléctrica Super 33 para Aislar.
-
Cintas diseñadas para formas irregulares y tramos largos
Las cintas de masilla proporcionan un mega estiramiento hasta 1000 veces su longitud original. Los bordes afilados y las conexiones empernadas crean posibles riesgos de pinchazos y modos de falla para sus empalmes, lo que puede resultar en costosos paros de línea y reparaciones. Las masillas 3M ofrecen muchas opciones para aislar e impermeabilizar formas extrañas y configuraciones complejas como: conexiones atornilladas en la barra de tableros, conectores de perno partido, goteras, conductos y extremos de cables.
-
Tip de Aplicación
Excepcionalmente flexible se puede enrollar en tubos, esferas o en cualquier forma para rellenar grietas causadas por el empalme de una cinta, especialmente en cables bifurcados. Una masilla que se utiliza para este propósito es Scotchfil Masilla de Aislamiento Eléctrico. La masilla Scotchfil tiene 125 milésimas de espesor y viene en un rollo revestido para una fácil transportación y un tamaño flexible para su aplicación.
-
Que Hacer
- Usálas en conexiones de pernos partidos para suavizar formas irregulares.
- Usálas en interiores donde el agua y los aerosoles sean rociados o estén presentes.
- Utilízálas en paneles solares y torres eólicas donde se necesite una constante protección a los rayos UV como la Cinta Masilla 2210 o si utilizas otra masilla no olvides recubrirla con Cinta Eléctrica Scotch Super 33 de Vinil.
- Usálas en entornos donde las temperaturas de operación sean altas.
- Utilízalas como un sello contra la humedad en los puntos de salida del cable a tierra.
- Siempre ten a la mano un rollo de masilla para obtener soluciones rápidas a situaciones críticas.
-
Que No Hacer
- No las uses en las conexiones donde sea necesario volver a entrar sin encintado previo con cinta de aislar de vinil como refuerzo (barnizado por fuera).
- No uses la masilla en rollo como aislamiento primario en voltajes mayores a 1kV. Usa en su lugar una cinta de caucho para aplicaciones de mayor voltaje.
- No uses sin el recubrimiento protector adecuado.
- No apliques en temperaturas inferiores a 0°C a menos que sea la Cinta Scotch® 2210 Masilla de Vinil, que puede resistir hasta -18°C.
-
Cintas de masilla para aislamiento y sellado
Hay una masilla para cada aplicación.
Las masillas viene en forma de cinta y en una variedad de espesores y temperaturas de operación.
- Elije masillas delgadas para resistencia a la humedad en voltajes más bajos y espacios reducidos.
- Elije masillas más gruesos cuando necesite acolchado adicional y durabilidad de bordes afilados o vibraciones pesadas.
- Ahorra tiempo y elimina el paso adicional de envolver en exceso cuando utilices masilla de vinil y productos de masilla de caucho.
Comprender los pros y contras para elegir una cinta eléctrica puede ser complicado.
Deja que 3M te ahorre tiempo con estos tips y recomendaciones de aplicación y comparaciones rápidas de productos para encontrar la solución de masilla adecuada para tu necesidad.
-

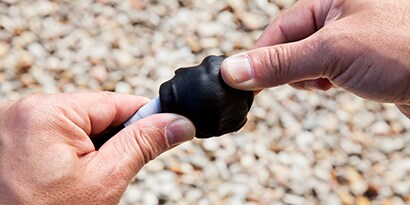

Masilla en Rollo
Elije la masilla solo cuando necesites relleno, flexibilidad y moldeabilidad para manipular el material que de cabida a la aplicación. Con sus 125 mils de espesor, la hace más versátil y se puede cortar, estirar, arrugar y enrollar para que quepa incluso en espacios pequeños. Sin embargo, tendrás que envolver con Cinta Eléctrica Scotch® Super 33 de Vinil para aislar y contener la masilla, así podrá proporcionar protección de revestimiento
Cinta Scotch® 2229 Seal de Masilla para Sellado
-

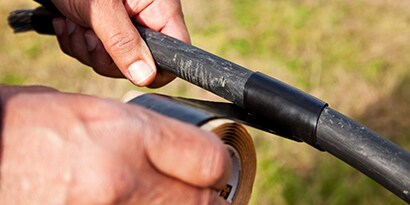

Masillas en Rollo con Vinil

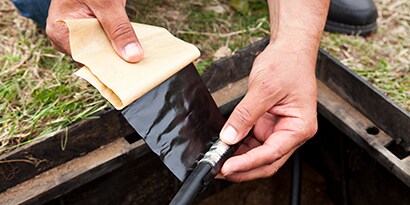

Elije una masilla de vinil cuando necesites instalaciones rápidas y rendimiento al aire libre. Así obtienes los beneficios de sellado de la humedad con una masilla ligeramente más delgada, sin el paso adicional de envolverla con una cinta de vinil. Ideal para mantenimiento rápido, aislamiento y acolchado de conexiones de bajo voltaje y reparación de cubiertas de cables.
Cinta Scotch® 2210 Masilla para Sellado
-

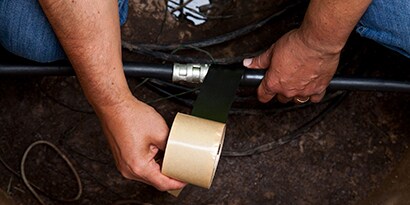

Rollos de Masilla de Caucho
Elije masilla de caucho para aislar, rellenar y resistir la humedad en aplicaciones de alto voltaje de hasta 1000V. Con sus 65 mils de espesor y su respaldo de etileno-propileno de caucho (EPR) está diseñada para sellar aplicaciones contra la humedad en conductores de cobre y aluminio que funcionan a temperaturas de 90°C en operación normal y en temperaturas de sobrecarga de hasta 130°C.
Cinta Scotch® 2228 de Masilla para Sellado
-
La clave para seleccionar la cinta eléctrica adecuada para su aplicación
Hay algunas reglas básicas que se debes seguir al seleccionar una cinta eléctrica.
- Las cintas électricas de vinil para aislar tienen un respaldo fuerte, flexible y resistente a la abrasión que proporciona una barrera contra la humedad y los elementos corrosivos. A menudo son la primera y más económica opción para el aislamiento primario y secundario.
- Mientras que las cintas eléctricas especializadas, ya sean Cintas de Masilla que ofrecen excelentes propiedades de adhesión y sellado a metales, cauchos, aislamientos de cables sintéticos y con recubrimiento, proporcionan protección a los rayos UV y los protejen de condiciones exteriores porque sellan a la humedad fácilmente. O las Cintas de Caucho, que están diseñadas para empalme y terminación de cables hasta 69kV son ideales para protección de humedad y acolchado a las conexiones y cables eléctricos.
Obtén más información sobre la selección de productos, aplicaciones y capacitación en nuestro Centro de Recursos Eléctricos, dando clic aquí .
